Вилка карданного вала - 626313 Claas
Agro Parts
Италия
Использование
Запчасть привода жатки Claas
Назначение
Для обеспечения соединения вала кардана с механизмами агротехники через крестовину и передачу вращательного движения.
Используется для замены изношенной или поврежденной детали в ходе ремонтно-восстановительных работ.
Свойства

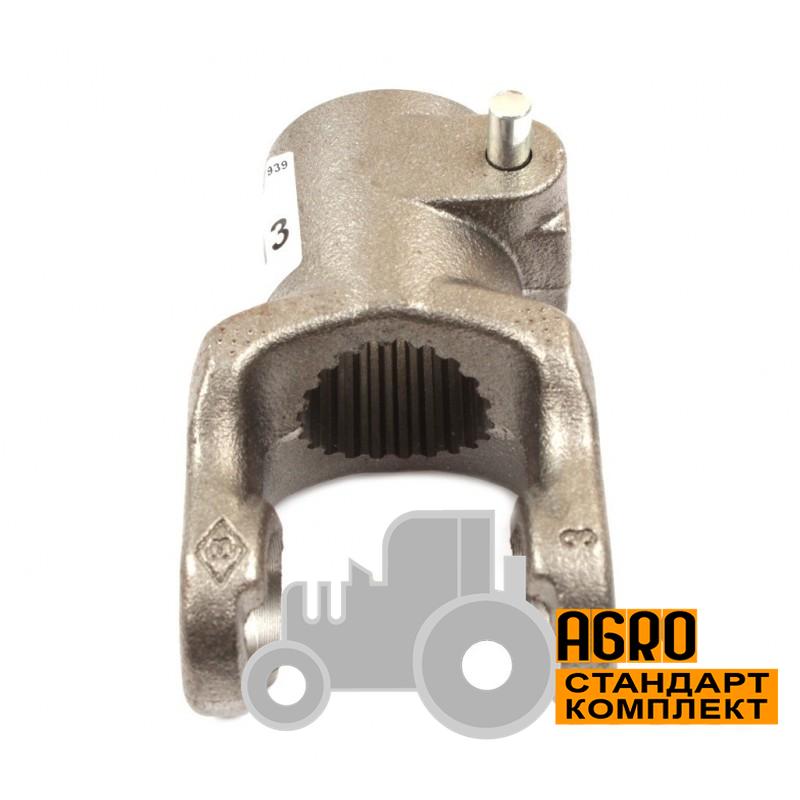

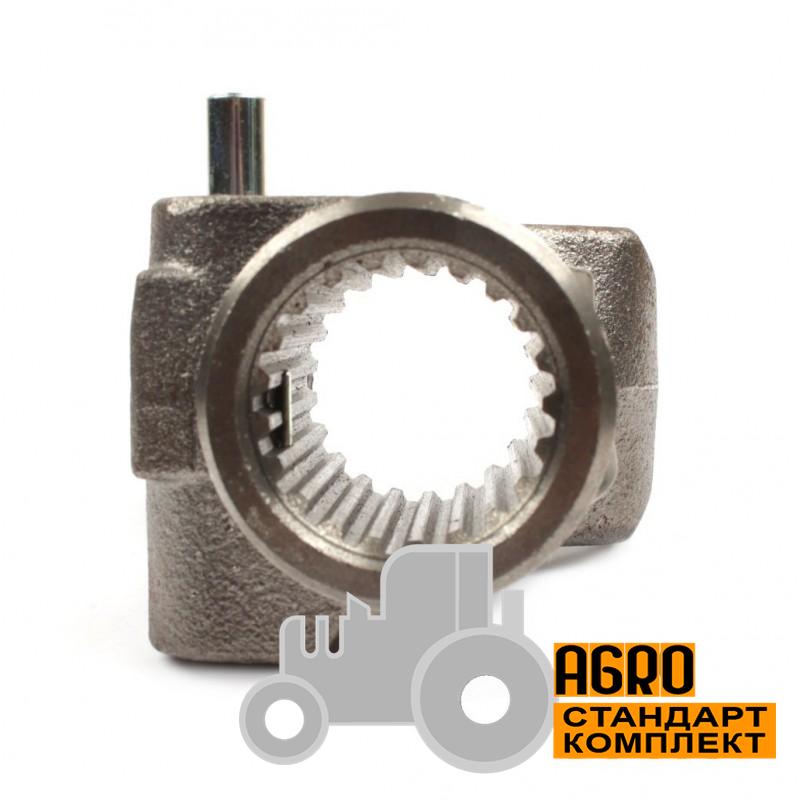

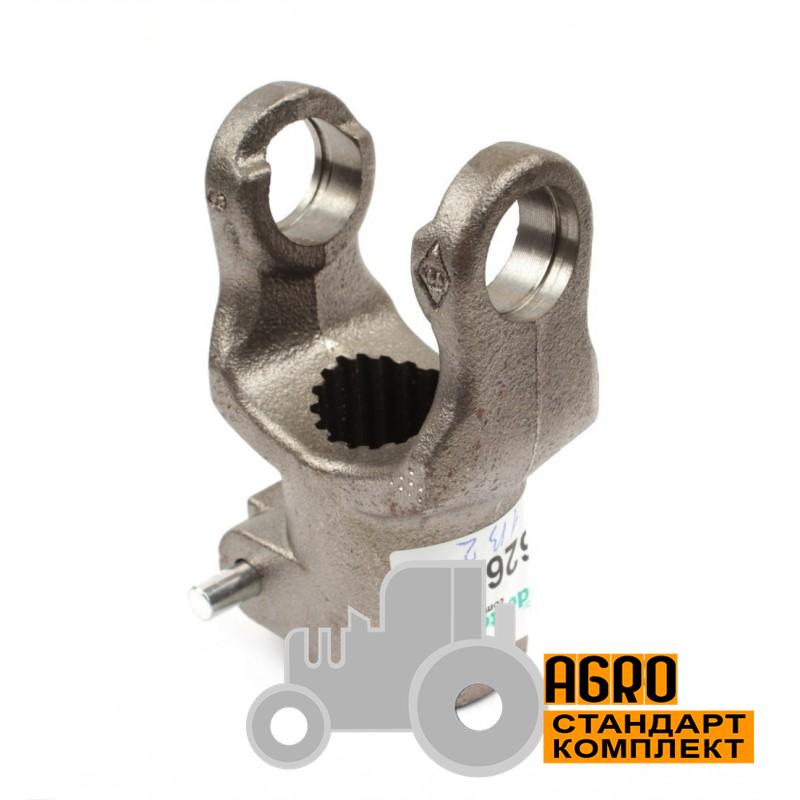

Металлическая деталь сложной пространственной формы в виде вилки и вала вылитой как одно целое. Для крепления крестовины в вилке выполнены специальные отверстия и отверстие соответствующей формы в вале для соединения с механизмами. Деталь изготовлена из специальной стали для максимальной прочности и износостойкости. На наружную поверхность нанесено специальное покрытие.
| Вес , W | kg | 0.82 |
|---|---|---|
| Внутренний диаметр , d | mm | 35 |
| Внешний диаметр , D | mm | 49 |
| Количество шлицев 1 , F | 21 | |
| Количество отверстий крепления , N | 2 | |
| Диаметр отверстий крепления , Dm | mm | 24 |
| Общая ширина , Wb | mm | 70 |
| Длина , L | mm | 115 |
| Высота , H | mm | 69 |
| Расстояние между отверстиями для крепления , b | mm | 48 |
| Диаметр штока , Dh | mm | 8 |
| Единица продажи | 1 штука | |
|---|---|---|
| Количество в упаковке | 1 штука |
| Высота , H | mm | 74 |
|---|---|---|
| Ширина , W | mm | 75 |
| Длина , L | mm | 120 |
