Профіль 3D рами сита - 0007577570 Claas

Виробник: PW Group

Країна походження: Німеччина

Призначення профіля рами 3D:

Профіль рами 3D є складовою частиною рами верхнього сита з системою “3D”, і встановлений в задній її частині.

Будова профіля рами 3D:

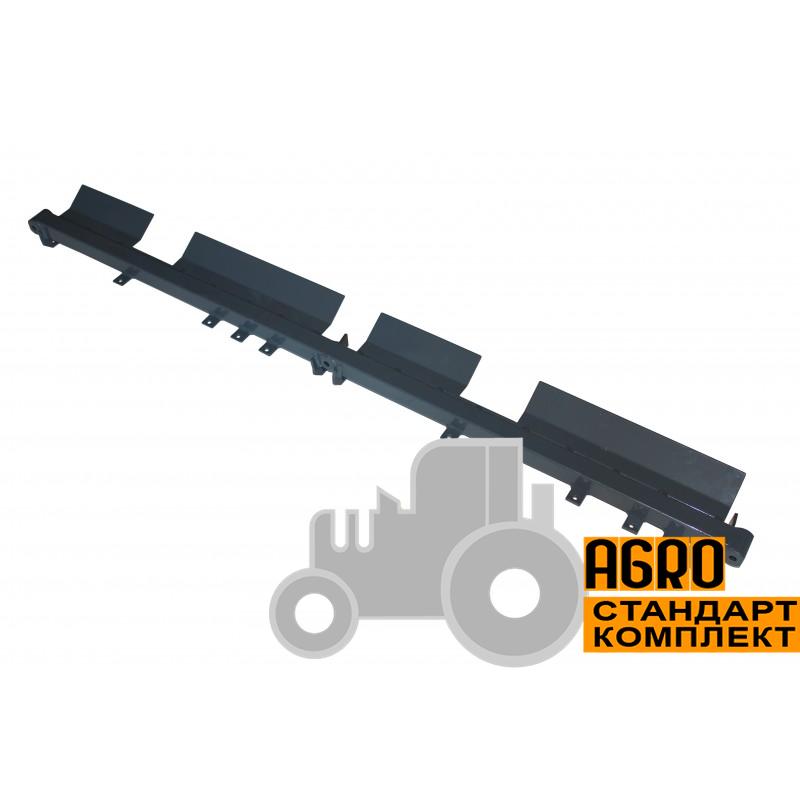

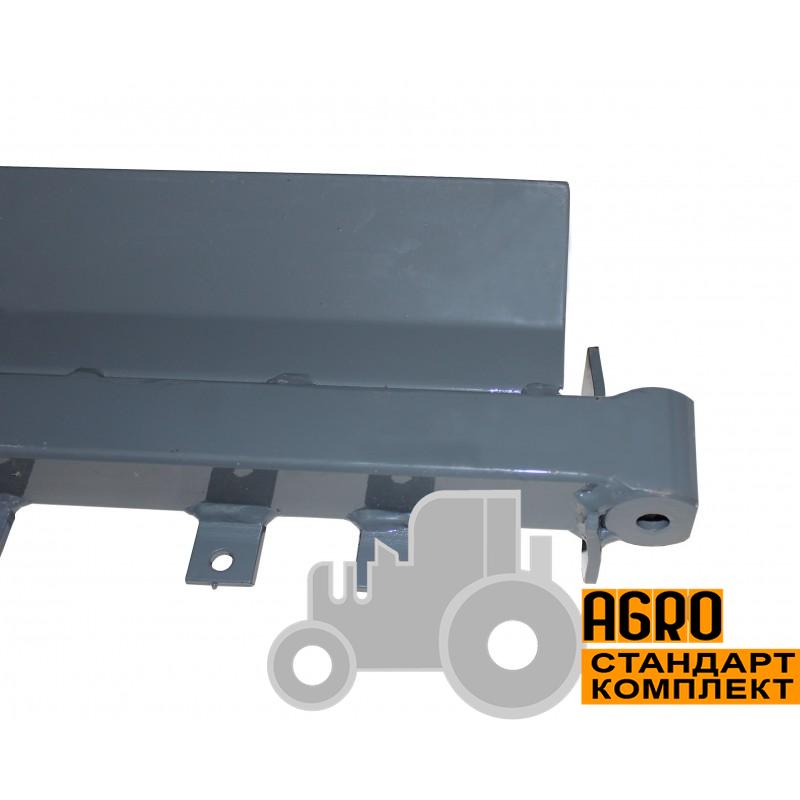

Профіль рами 3D - це довгий лист металу вигнутий по ширині під певними кутами, та приварений до довгої труби квадратного перерізу. Кріпиться профіль рами 3D до “Щок” рами верхнього сита. Оскільки профіль рами 3D працює в умовах високих вібрацій, а товщина металу є незначною, то він відносяться до запасних частин що потребують постійного нагляду, та досить частої заміни.

Параметри
Вага , W	kg	9.64
Кількість отворів кріплення , N		3+7+4
Довжина , L	mm	1620
Висота , H	mm	100
Діаметр отворів кріплення, 1 , Dmm	mm	12.5
Діаметр отворів кріплення, 2 , Dmm	mm	8.5
Розміри отвору кріплення , Dm	mm	26x15
Ширина , B	mm	120

Одиниці продажу
Одиниця продажу		1 штука
Кількість в упаковці		1 штука

Розміри упакування
Висота , H	mm	120
Ширина , W	mm	140
Довжина , L	mm	1640
